Hiện nay, một số kỹ sư thiết kế khi mô hình trong etabs sẽ chỉ mô hình đến chân cột sàn hầm. Sau đó, sẽ xuất nội lực chân cột của công trình rồi sang phần mềm Safe mới bắt đầu vẽ sàn hầm và tính toán.
Vậy nếu mô hình cả phần sàn hầm vào Etabs, sau đó mới xuất sang Safe thì liệu có sai sót gì không.
Hãy cùng xem qua bài viết dưới đây.
1. So sánh 2 phương pháp.
Chúng tôi dựng 2 mô hình giống nhau hoàn toàn các tầng, chỉ khác nhau phần sàn hầm.

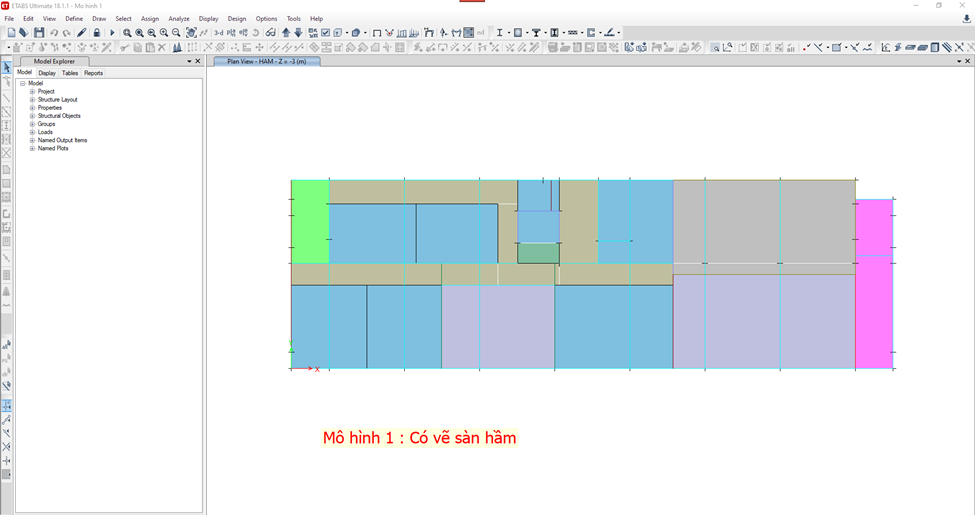

Ở mô hình 1, chúng tôi mô hình cả phần sàn hầm vào.

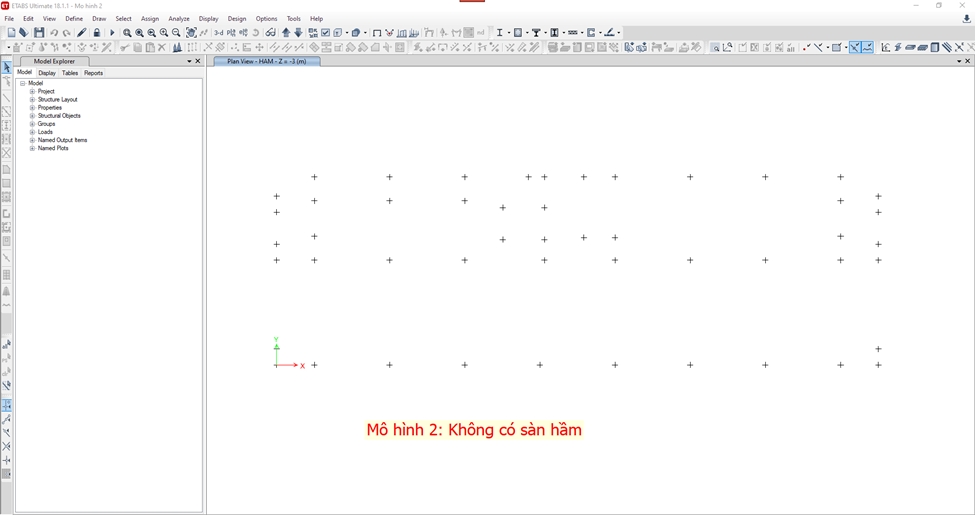

Ở mô hình 2, chúng tô không mô hình phần sàn hầm vào.
Lưu ý, tất cả các mô hình chỉ ngàm ở chân cột vách.
Hình ảnh minh họa như dưới đây:
Sau khi mô hình chạy xong, chúng ta sẽ xuất nội lực chân cột sang Safe như sau:

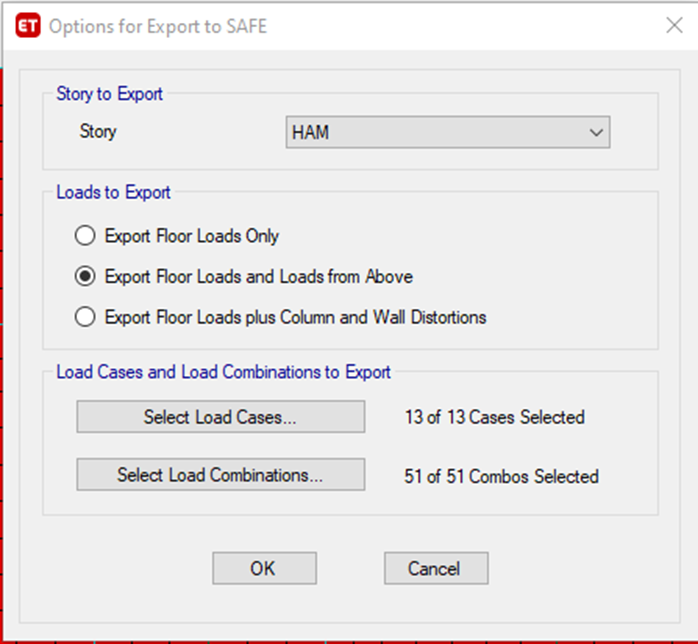

Vào File > Export > Story as SAFE… > Export Floor Loads and Loads from Above.

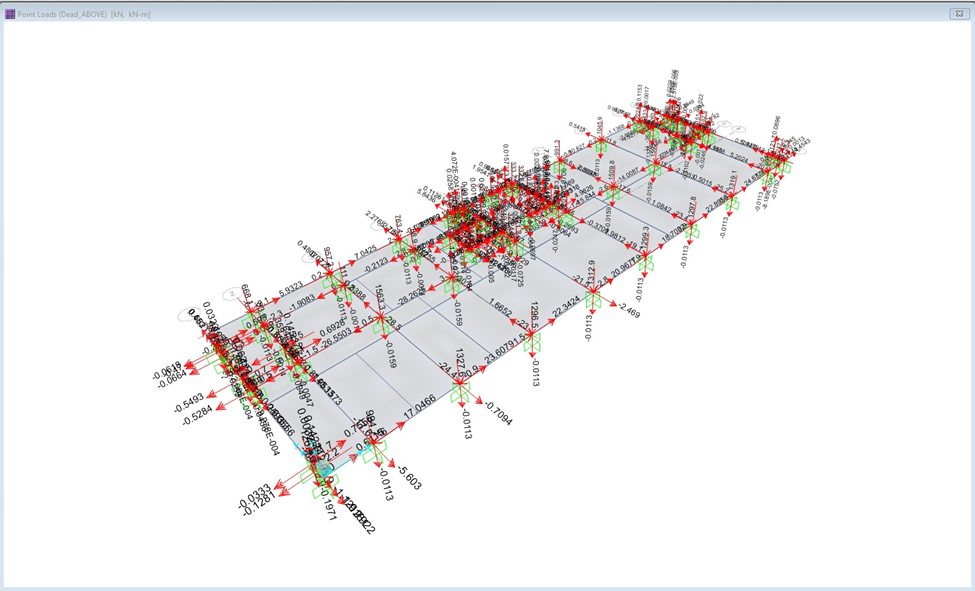

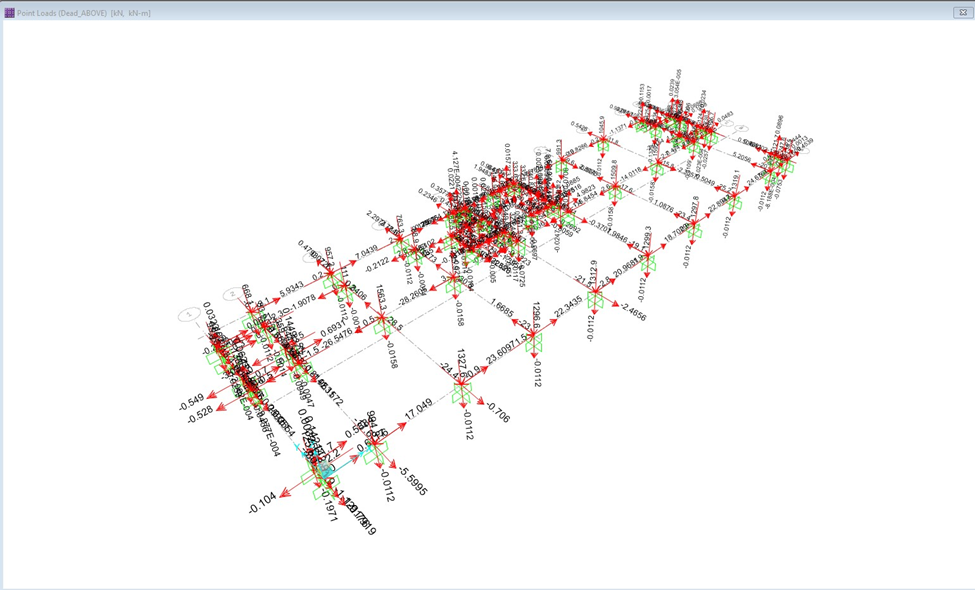

Import mô hình vào Safe và so sánh qua nội lực chân cột trong Safe.
Qua 2 hình trên, ta thấy rằng phản lực chân cột của 2 mô hình hoàn toàn GIỐNG NHAU.
2 mô hình mẫu để kiểm chứng các bạn có thể tải tại đây:
2. Kết luận.
Chúng ta hoàn toàn có thể mô hình sàn hầm vào etabs, việc xuất nội lực cột, phần mềm chỉ lấy nội lực cột vách từ phía trên mặt hầm (Above), chứ hoàn toàn không lấy phần mặt sàn hầm.
Riêng cá nhân tôi, tôi vẫn mô hình sàn hầm vào etabs. Vì trường hợp có thay đổi kết cấu các tầng là việc xảy ra thường xuyên như cơm bữa, do đó có phần sàn hầm thì việc xuất đi, xuất lại sang Safe sẽ bớt thời gian hơn rất nhiều.
