Khi có sự vận động của con người lên sàn, sàn sẽ có độ rung, đặc biệt là đối với sàn phẳng không dầm, sự rung động này càng thể hiện rõ ràng.
Trong bài viết này, thư viện kết cấu sẽ trình bày cách kiểm tra độ rung của sàn để các bạn tham khảo.
1. Phương pháp tính
Việc tính toán độ rung của sàn, chúng ta tham khảo cách tính theo TN290 (tham khảo).
Các bước kiểm tra như sau:
Bước 1: Xác định tần số dao động tự nhiên đầu tiên
Tần số dao động tự nhiên đầu tiên được tính toán theo công thức sau:
f = cφ/a^2
Trong đó:
a, b là kích thước của ô sàn
E là modul đàn hồi động lực
f là tần số dao động tự nhiên đầu tiên
g là gia tốc trọng trường, g = 9.81 m/s2
q là tải trọng phân bố trên mỗi đơn vị sàn
ν là hệ số Poisson, ν = 0.2

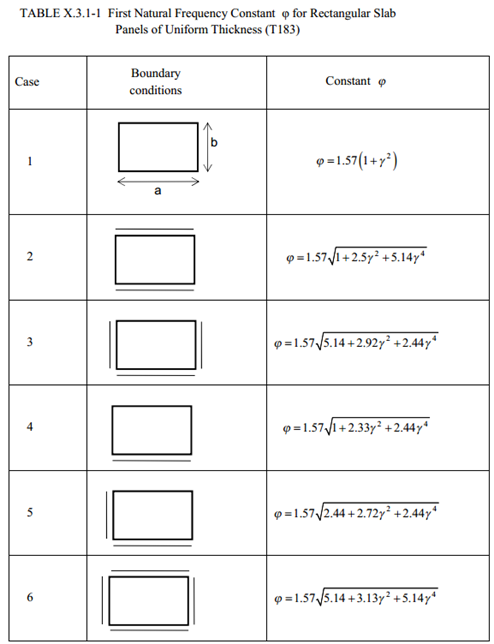

φ là hệ số, phụ thuộc vào tỉ lệ γ = a / b.
Bước 2: Lực động của bước chân đi

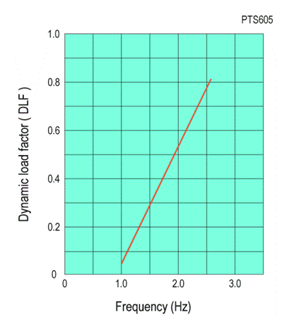

Hệ số động của lực bước chân DLF được xác định theo hình sau:
Lực động của bước chân đi được tính theo công thức sau: Po = P x DLF
Với P là trọng lượng của một người.
Bước 3: Xác định tần số dao động tự nhiên nhỏ nhất
Tần số dao động tự nhiên nhỏ nhất được xác định theo công thức sau:
Trong đó:
W là trọng lượng hữu ích ô sàn
β là hệ số giảm xóc, lấy theo hình dưới đây:

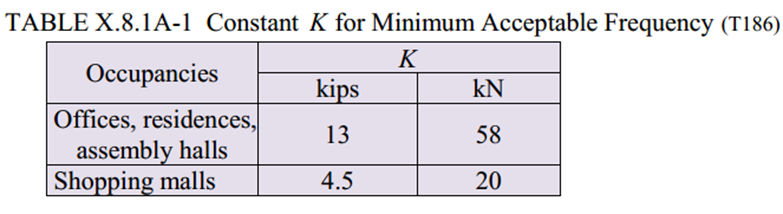

K là hệ số phụ thuộc vào công năng ô sàn, dựa theo hình dưới đây:
Bước 4: Kiểm tra khả năng chịu độ rung của sàn
Tỷ số gia tốc để kiểm tra khả năng chịu độ rung của sàn tính theo công thức sau:
Trong đó:
P0 là lực động của bước chân đi
W là trọng lượng hữu ích ô sàn
β là hệ số giảm xóc
f là tần số dao động tự nhiên đầu tiên
Giới hạn tỉ số gia tốc phụ thuộc vào công năng của sàn, lấy theo hình dưới đây:
2. File tính
Chúng tôi gửi tới các bạn tài liệu TN290 và file tính kiểm tra độ rung của sàn để các bạn tham khảo.
Các bạn vui lòng tải tài liệu và file tính PDF mẫu “Kiểm tra độ rung của sàn” tại đây
File tính excel đầy đủ “54. Kiểm tra độ rung của sàn”, các bạn vui lòng tải tại đây:
