Sau khi chạy xong mô hình Etabs, một số trường hợp lại xuất hiện thông báo sau:
Trong bài viết này, chúng tôi xin trình bày một số phương pháp để giải quyết trường hợp này.
Bước 1: Kiểm tra có chuyển vị bất thường không? Nếu có giá trị chuyển vị rất lớn, thì là do có cấu kiện đang không liên kết.
Các bạn tìm vị trí cấu kiện đó và xóa nó đi.
Bước 2: Run lại mô hình với lựa chọn Standard solver.
Để chạy chế độ này, các bạn vào Analyze > Advanced SAPFire Options > Standard Solver > OK. Ở chế độ này, phần mềm sẽ đưa ra đầy đủ thông tin và vị trí chính xác của các vị trí gây mất ổn định.
Sau khi Run mô hình bằng Standard Solver, bạn chọn vào “Show Log” để xem chi tiết thông tin về các vị trí đang gặp lỗi.
Từ thông tin vị trí các phần tử bị như trong bảng Analysis Complete của Standard solver, bạn kiểm tra vị trí các phần tử bị lỗi gì. Cột “PROBLEM” là cột nêu tên vấn đề đang gặp phải. Thông thường sẽ có 2 loại problem mà bạn gặp phải: một là “lost accuracy”, hai là “diag = 0”.
2.1. Lỗi “lost accuracy”

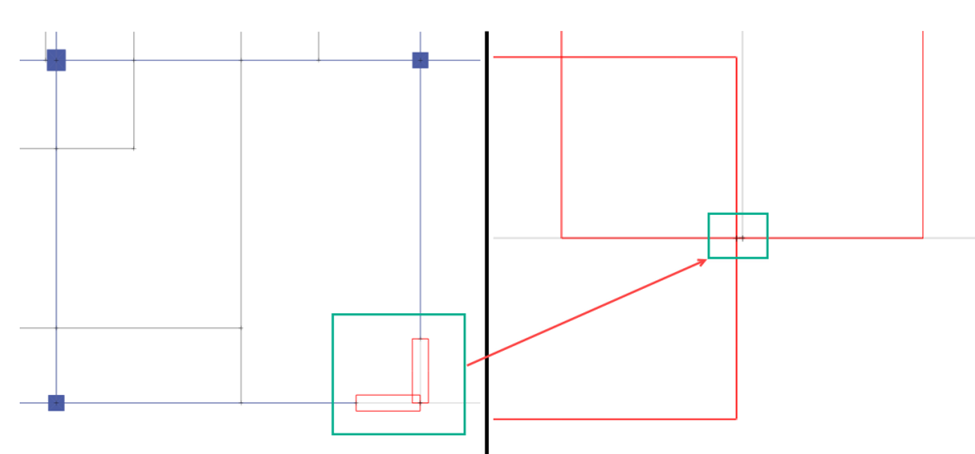

Đối với “lost accuracy”, công trình của bạn có những phần tử bị chồng lên nhau (overlapping) hoặc là các phần tử quá gần nhau. Bạn cần xử lí như sau:
B1: Kiểm tra phần mesh sàn của bạn có quá nhỏ hoặc bất thường.
B2: Kiểm tra vị trí các phần tử được nêu trong warning log xem có chồng lên nhau hoặc quá gần nhau.
2.2. Lỗi “Diag = 0”
Đối với “Diag = 0” có 2 vấn đề bạn cần kiểm tra:
a. Mô hình chưa gắn liên kết tại các chân cột/vách:
Các bạn kiểm tra xem chân cột đã có liên kết chưa. Nếu chưa, tiến hành khai báo liên kết chân cột cho mô hình.
b. Mô hình có vấn đề liên quan tới Diaphragm
Công trình của bạn chưa được gán Diaphragm hoặc đã gán nhưng chỉ gán cho 1 tầng.
Các bạn tiến hành gắn Diaphragm cho mô hình: Chọn toàn bộ sàn → Assign → Shell → Diaphragm → D1 → OK.
Ngoài ra còn có trường hợp các bạn lấy mô hình cũ để làm mô hình mới, và Diaphragm vẫn bị ảnh hưởng bởi Diaphragm cũ.
Trong trường hợp này, các bạn vào “Define > Diaphragms” và xóa Diaphragm hiện tại và tạo Diaphragm mới. Sau đó các bạn chạy mô hình.
Tiếp theo, mở khóa file vừa chạy, các bạn gắn lại sàn vào Diaphragm như bước trên.
Trên đây là các cách khắc phục lỗi “Structure is unstable or ill-conditioned”, chúc các bạn thành công.
———————————————————————–
