Thư viện kết cấu gửi tới các bạn tính toán cấu kiện tường theo phương pháp phân tố theo mục 8.1.7.4 TCVN 5574:2018.
1. Lý thuyết.

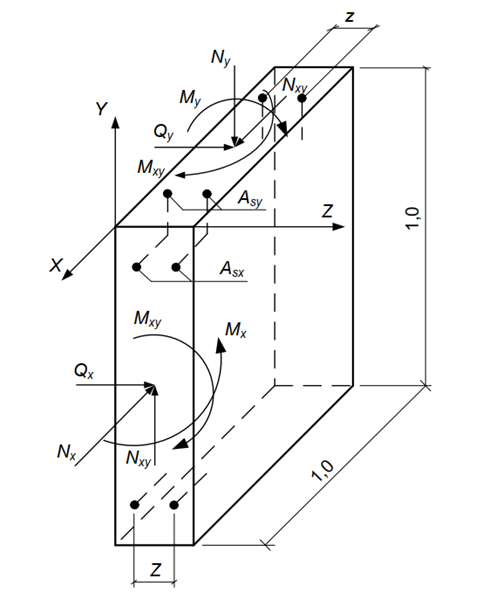

Tính toán độ bền của tường trong trường hợp tổng quát được tiến hành như đối với các phần tử phẳng được tách ra chịu tác dụng đồng thời của lực pháp tuyến, mô men uốn, mô men xoắn, lực trượt, lực cắt tác dụng theo các cạnh của phần tử phẳng được tách ra.

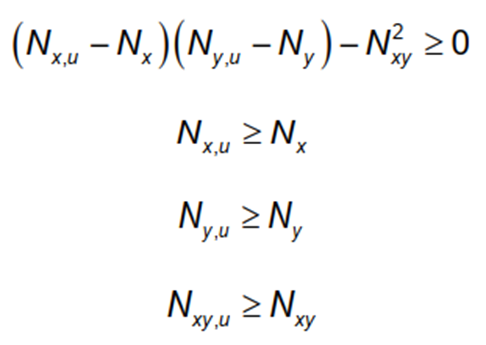

Tính toán tường trong mặt phẳng của nó nên được tiến hành theo các điều kiện dựa trên các phương trình cân bằng giới hạn tổng quát:
trong đó:
Nx, Ny và Nxy lần lượt là các lực pháp tuyến và lực trượt tác dụng theo các cạnh bên của phần tử phẳng được tách ra;
Nx,u, Ny,u và Nxy,u lần lượt là các giá trị giới hạn của các lực pháp tuyến và lực trượt mà phần tử phẳng được tách ra có thể chịu được.
Giá trị của các lực pháp tuyến giới hạn Nx,u và Ny,u cần được xác định từ tính toán tiết diện thẳng góc, nằm vuông góc với các trục X và Y, của phần tử phẳng được tách ra với cốt thép theo phương đứng và phương ngang nằm song song với các trục X và Y, theo các chỉ dẫn trong 8.1.2.4 đến 8.1.2.6.
Giá trị của các lực trượt giới hạn cần được xác định theo bê tông Nbxy,u và theo cốt thép Nsxy,u theo các công thức:
trong đó:
Аb là diện tích làm việc của tiết diện ngang của bê tông của phần tử phẳng được tách ra;
trong đó:
Asx và Asy là diện tích tiết diện cốt thép theo phương các trục X và Y trong phần tử phẳng được tách ra.
Tính toán ngoài mặt phẳng đối với tường được tiến hành tương tự như tính toán bản phẳng của sàn tầng với các giá trị mô men uốn giới hạn và có kể đến ảnh hưởng của lực pháp tuyến.
Tính toán độ bền các phần tử phẳng được tách ra của tường chịu tác dụng của lực cắt cần được tiến hành tương tự như tính toán bản, nhưng có kể đến ảnh hưởng của lực dọc.
2. File tính
Các bạn vui lòng tải file PDF mẫu “Tính tường theo phương pháp phân tố” tại đây
File tính excel đầy đủ “152. Tính tường theo phương pháp phân tố”, các bạn vui lòng tải tại đây:
