Thư viện kết cấu gửi tới các bạn tính toán dầm thép ống chịu nén uốn theo TCVN 5575:2024.
I. Lý thuyết tính
Khi tính toán dầm thép, chúng ta kiểm tra các điều kiện sau:
1. Kiểm tra khả năng chịu uốn
Tính toán độ bền của cấu kiện chịu nén uốn, làm bằng thép có cường độ tiêu chuẩn fy <= 440 MPa, không chịu tác dụng trực tiếp của tải trọng động, khi τ <= 0,5fv và σ = N/A > 0.1fyd , được thực hiện theo công thức:
Tính toán độ bền của cấu kiện trong các trường hợp khác theo công thức
trong đó:
N là lực dọc
Mx, My là moment tính toán theo phương x, y;
B là bimoment;
Với tiết diện kiến như tiết diện hộp, ống… lực lực xoắn Bimoment bằng 0.
n, cx, cy là các hệ số;
Wxn, Wyn là moment chống uốn của tiết diện;
x và y là các khoảng cách từ các trục chính đến điểm đang xét của tiết diện;
Ixn, Iyn là moment quán tính của tiết diện theo phương x, y;
fyd là cường độ chịu kéo, nén, uốn tính toán của thép theo giới hạn chảy;
γc là hệ số điều kiện làm việc.
2. Kiểm tra khả năng chịu cắt
Khả năng chịu cắt của dầm được kiểm tra theo công thức sau:
trong đó:
V là lực cắt trong mặt phẳng bản bụng của tiết diện tính toán;
S là mômen tĩnh đối với trục trung hòa của phần tiết diện nguyên ở bên trên vị trí tính ứng suất;
I là mômen quán tính của tiết diện nguyên;
tw là bề dày bản bụng;
γc là hệ số điều kiện làm việc;
fv là cường độ tính toán chịu cắt của thép.
3. Kiểm tra khả năng chịu uốn cắt đồng thời

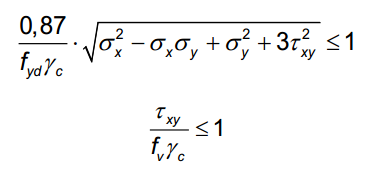

Khả năng chịu tác dụng đồng thời của mô men và lực cắt trong bản bụng dầm được kiểm tra theo các công thức sau
trong đó:
σx là ứng suất pháp trong mặt phẳng trung bình của bản bụng, song song với trục
dọc của dầm;
σy là ứng suất pháp trong mặt phẳng trung bình của bản bụng, vuông góc với trục
dọc của dầm
τxy là ứng suất tiếp trong bản bụng
4. Kiểm tra ổn định tổng thể
Tính toán ổn định tổng thể được thực hiện theo công thức theo công thức:
trong đó:
φb là hệ số ổn định khi uốn, lấy = 1;
Wcx là mô men chống uốn của tiết diện đối với trục x–x, tính cho thớ chịu nén nhiều nhất của bản cánh chịu nén
Wcy là mô men chống uốn của tiết diện đối với trục y–y trùng với mặt phẳng uốn, tính cho thớ chịu nén nhiều nhất của bản cánh chịu nén;
Với tiết diện kiến như tiết diện hộp, ống… lực lực xoắn Bimoment bằng 0.
II. File tính
Các bạn vui lòng tải file PDF mẫu “Tính toán dầm thép ống chịu nén uốn (5575:2024)” tại đây
File tính excel đầy đủ “86. Tính toán dầm thép ống chịu nén uốn (5575:2024)”, các bạn vui lòng tải tại đây:
